欧谱OU1200粗糙度仪精密粗糙度测试仪是一种高精度表面光洁度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。
欧谱OU1200粗糙度仪采用计算机技术，符合国标GB/T 6062及ISO，DIN，ANSI和JIS四项标准，可以广泛适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算出相应的参数，在液晶显示器上清晰地显示出全部测量参数。测量工件表面粗糙度时，将传感器放在工件被测面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比列的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，ARM+DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器显示出来。
●机电一体化设计、体积小、重量轻，使用方便；
●采用ARM+DSP芯片进行控制和数据处理，速度快，功耗低；
●多参数Ra，Rz，Rq，Rt，Rp，Rv，R3z，R3y，Rz(JIS)，Rs，Rsk，Rsm，Rku；
●200μm 大量程测量范围；
●320×240彩屏显示器，数字/图形显示；高亮无视角；
●显示器信息丰富、直观、可显示全部参数及图形；
●兼容GB、ISO、DIN、ANSI、JIS多个国家标准；
●内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
●有剩余电量指示图标，提示用户及时充电；
●可显示充电过程指示，操作者可随时了解充电程度；
●连续工作时间大于8小时；
●超容量数据存储，可存储100组原始数据；
●实测数据记录及存储；
●可靠防电机走死电路及软件设计；
●显示测量信息、菜单提示信息及开关机等各种提示说明信息；
●人体工学壳体设计，坚固、小巧、便携、可靠性高；
●可连接电脑进行实时数据、历史数据传输；
●校准样块采用光学玻璃基体，精度高，不易划伤，使用寿命长；
●可选配曲面传感器、小孔传感器、深槽传感器、测量平台、传感器护套、接长杆等附件；
|
测量范围
|
Z轴 （垂直）
|
200um
|
|
X轴 （水平）
|
17.5mm
|
|
|
分辨率
|
Z轴 （垂直）
|
0.002μm±20μm
|
|
0.004μm±40μm
|
||
|
0.008μm±80μm
|
||
|
测量参数
|
Ra、Rz、Rq、Rt、Rp、Rv、Rs、R3z、R3y、RzJIS、Rsk、Rku、Rsm、Rmr、RPC、Rmax、Rk、Rpk、Rvk、Mr1、Mr2
|
|
|
显示范围
|
Ra,Rq:0.005~16μm、Rz,Rv,R3z,Rt,Rp,R3z:0.02~160μm、Rsm,Rs:1mm；Rmr:0~100%；Rsk:0~100%
|
|
|
示值精度
|
0.001μm
|
|
|
示值误差
|
±（5nm+0.1A） A：多刻线样板参数Ra的标准值
|
|
|
示值变动性
|
不大于3%
|
|
|
残余轮廓
|
不大于0.01μm
|
|
|
传感器
|
测量原理
|
位移式差动电感
|
|
触针
|
天然金刚石，90锥角，针尖半径5μm
|
|
|
测力
|
＜4mN
|
|
|
导头
|
硬质合金，滑行方向半径40mm
|
|
|
滑行速度
|
lr=0.25 ，Vt=0.135mm/S
|
|
|
lr=0.8 ， Vt=0.5mm/S
|
||
|
lr=2.5 ， Vt=1mm/S
|
||
|
返回 Vt=1mm/S
|
||
|
测量标准
|
ISO4287国际标准；ANSI B46.1美国标准； DIN4768 德国标准；JIS B601 日本标准
|
|
|
滤波器
|
RC,PC-RC,Gauss,D-P；
|
|
|
取样长度L
|
0.25,0.80,2.50
|
|
|
评定长度
|
1L~5L（可选，L为取样长度）
|
|
|
测量图形
|
支承率曲线，粗糙度，滤波波形；
|
|
|
内部存储能力
|
100组数据
|
|
|
电池
|
内置锂离子充电电池
|
|
|
工作环境
|
温度：-20℃～40℃、湿度：＜90%RH
|
|
|
外形尺寸
|
156×61×45mm
|
|
|
重量
|
450g
|
|
|
标准配置
|
主机、标配传感器、多刻线标准样块、可调支架、电源适配器、说明书、合格证、保修卡
|
|
|
产品图片
|
 |
 |
 |
|
型号
|
OU1100
|
OU1200
|
OU1300
|
|
测量参数
|
Ra、Rz、Rq、Rt
|
Ra、Rz、Rq、Rt、Rp、Rv、Rs、
R3z、R3y、RzJIS、Rsk、Rku、 Rsm、Rmr、RPC、Rmax、 Rk、Rpk、Rvk、Mr1、Mr2 |
Ra、Rz、Rq、Rt、Rp、Rv、R3z、
R3y、RzJis、Ry、Rs、Rsm、Rsk、 Rmr、Rku、Rmax、Rc、Rpc、Rk、 Rpk、Rvk、Mr1、Mr2； |
|
测量范围
|
Ra:0.05~15.00μm
|
Ra:0.005~16.00μm
|
Ra:0.005~32.00μm
|
|
示值精度
|
0.01μm
|
0.001μm
|
0.001μm
|
|
示值误差
|
±(5nm+0.15A)
|
±(5nm+0.1A)
|
≤±5%
|
|
示值变动性
|
＜3%
|
＜3%
|
＜3%
|
|
精度等级
|
民用
|
民用
|
军工
|
|
传感器类型
|
压电式
|
电感式
|
电感式
|
|
传感器型式
|
一体式
|
一体式
|
分体式
|
|
测量轮廓
|
无
|
有
|
有
|
|
图形
|
无
|
有
|
有
|
|
滤波方式
|
无
|
有
|
有
|
|
存储
|
无
|
有
|
有
|
|
通讯
|
无
|
无
|
有
|
|
可选探头
|
无
|
曲面传感器、小孔传感器、测量平台、
传感器护套、接长杆等 |
曲面传感器、小孔传感器、测量平台、
传感器护套、接长杆等 |
 |
 |
|
|

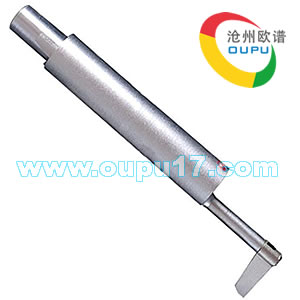

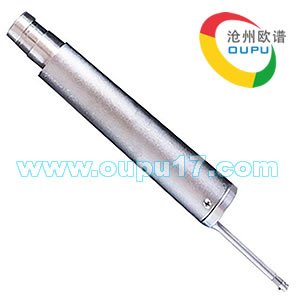

OU-001小孔传感器
可测量平面、圆柱表面粗糙度，测量孔内表面时，孔径>5mm，孔深<15mm。
|

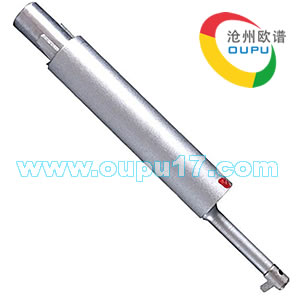

OU-002极小孔传感器
可测量平面、圆柱表面粗糙度，测量孔内表面时，孔径>5mm，孔深<9mm。
|

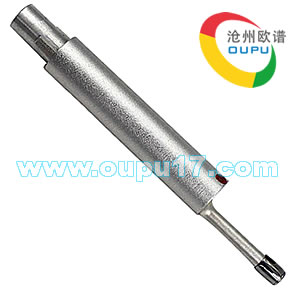

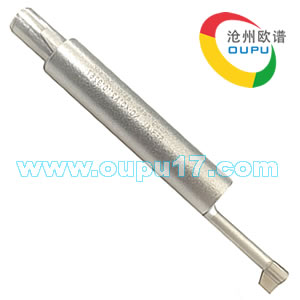

OU-003深孔传感器
可测量内孔及柱类工件。孔表面测量要求:孔径>2mm，孔深<20mm。配合测平台使用。
|
 |
 |
|
|

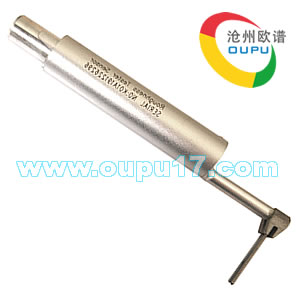

OU-004曲面传感器
可测量曲率半径>3mm的凹凸曲面工件的表面粗糙度，也可测量适合的平面、柱面，配合测量平台使用。
|
OU-005窄槽曲面传感器
可测量槽宽>1.5mm，槽深<7mm的沟槽；或者高度<10mm的台阶的表面粗糙度，也可测量平面、柱面，配合测量平台使用。
|
OU-006深槽曲面传感器
可测量槽宽>2mm，槽深<13mm的沟槽；或者高度<15mm的台阶的表面粗糙度，也可测量平面、柱面，配合测量平台使用。
|
 |
 |
|
|
OU-007沟槽传感器
可测量槽宽>2.5mm，槽深<3mm的沟槽；或者高度<3mm的台阶的表面粗糙度，也可测量平面、柱面，配合测量平台使用。
|
OU-008深槽传感器
可测量槽宽>2.5mm，槽深<10mm的沟槽；或者高度<10mm的台阶的表面粗糙度，也可测量平面、柱面，配合测量平台使用。
|
OU-009深槽传感器
可测量槽宽>1.2mm，槽深<13mm的沟槽；或者高度<15mm的台阶的表面粗糙度，也可测量平面、柱面，配合测量平台使用。
|
|
|
 |
 |
|
OU-010深槽传感器
可测量槽宽>2mm，槽深<23mm的沟槽；或者高度<25mm的台阶的表面粗糙度，也可测量平面、柱面，配合测量平台使用。
|
OU-011探头加长杆/延长杆
专用于深孔内部表面粗糙度的测量，可以延长50mm，也就是可以测深度50mm以内的内孔表面粗糙度，最多加配3根。需要配合测量平台进行测量。
|

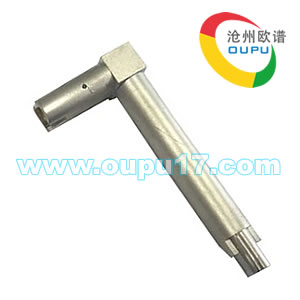

OU-012直角传感器
使用直角测量机构包括直角传感器和直角转接杆；使用直角测量机构，使机构横向运动进行测量，可以测量凹槽、曲轴等表面。配合平台使用。
|
 |
 |
 |
|

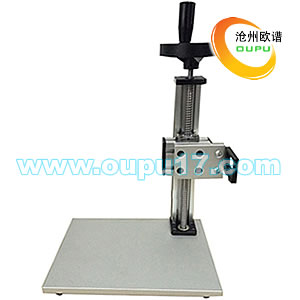

OU-013铸铁平台
粗糙度仪测量平台(小平台)丝杠升降，重量轻，方便移动，用来测量形状较小的工件，可提高测量精度。升降高度：200±1mm ;
回程误差：不大于手轮的1/6 圈； 测量平台尺寸：260mm×180mm×12mm。 |

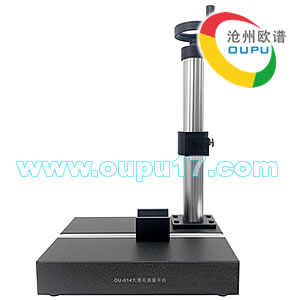

OU-014大理石测量平台
丝杆升降，平台上设置V型槽，用来测量形状较小的工件，可提高测量精度。
花岗岩平台平面度：00级|平面公差值3μm 花岗岩平台尺寸：400×250×70mm 垂直升降高度：365±1mm 升降回程误差：≤手轮旋转1/6圈 重量：40kg |

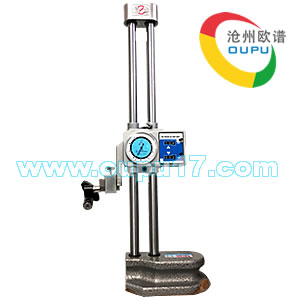

OU-015高度架
高度调节架可以，可以快速调整测试高度和角度，高度可选300mm、500mm、600mm
|
 |
 |
|
|

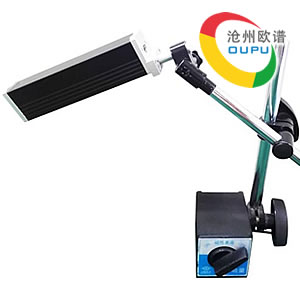

OU-016磁性表座
磁性表座可以吸附在钢铁产品表面，可以快速调整测试角度，可调尺寸200×200mm
|
OU-017微型打印机
尺寸:108×76×46.6mm
纸卷直径:≤40mm: 接口方式:USB或串口、蓝牙 |
