OU4000百格测试刀又名附着力测试仪是根据ISO2409- 1992标准设计制造的,又适用于GB/T9286-98、GB/T9286-2001、BS 3900 E6、ASTM D3359、ISO2409-72、DIN53151 。主要用于有机涂料划格法附着力的测定,均匀划出一定规格尺寸的方格,将涂层做格阵图形切割并穿透,划格完成的图形按六级分类,通过评定方格内涂膜的完整程度来评定涂膜对基材附着程度,以“ISO/ASTM等级”表示,是广大油漆厂商及表面处理厂家常备之附着力测试仪器,不仅适用於实验室,也可用於各种条件下的施工现场。
OU4000百格测试刀又名附着力测试仪是根据ISO2409- 1992标准设计制造的,又适用于GB/T9286-98、GB/T9286-2001、BS 3900 E6、ASTM D3359、ISO2409-72、DIN53151 。主要用于有机涂料划格法附着力的测定,均匀划出一定规格尺寸的方格,将涂层做格阵图形切割并穿透,划格完成的图形按六级分类,通过评定方格内涂膜的完整程度来评定涂膜对基材附着程度,以“ISO/ASTM等级”表示,是广大油漆厂商及表面处理厂家常备之附着力测试仪器,不仅适用於实验室,也可用於各种条件下的施工现场。
●多刃切割刀间距分别爲:1+0.01mm,2+0.01mm。
●多刃切割刀齿顶直线度分别爲:≯0.003mm≯0.006mm。
●多刃切割刀工作齿尖宽度:≯0.05mm。
|

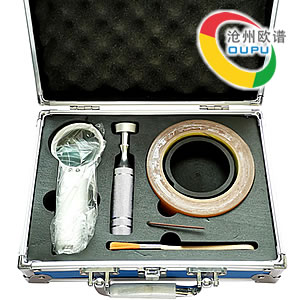

手柄
|
1把
|
|
专用测试胶带
|
1卷
|
|
毛刷
|
1只
|
|
LED放大镜
|
一只
|
|
刀片
|
一片(可多选)
|
|
随机资料
|
一份
|
|
间距
|
齿数
|
十字格数
|
适用涂层厚度
|
材质
|
|
1mm
|
6
|
25
|
0-60um
|
合金 / 钨钢
|
|
2mm
|
6
|
25
|
60-120um
|
合金 / 钨钢
|
|
3mm
|
6
|
25
|
121-250um
|
合金 / 钨钢
|
|
1mm
|
11
|
100
|
0-60um
|
合金 / 钨钢
|
|
2mm
|
11
|
100
|
60-120um
|
合金 / 钨钢
|
|
3mm
|
11
|
100
|
121-250um
|
合金 / 钨钢
|
![]() |
![]() |
|

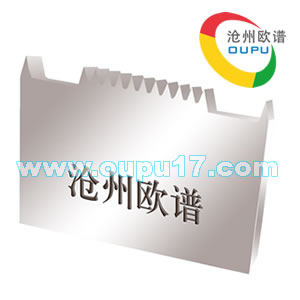

合金刀片
|

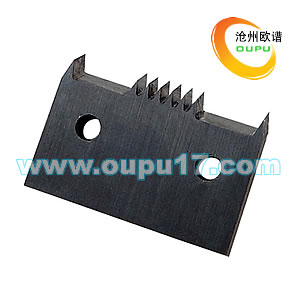

钨钢刀片 (选配)
|
1、试片必须按ISO1514及ISO2828的规定製备。
2、将试片放置在有足够硬度的平板上。
3、手持划格器手柄,使多刃切割刀垂直於试片平面。
4、以均匀压力,平稳不颤动的手法和20-50mm/S的切割速度割划。
5、将试片旋转90度,在所割划的切口上重復以上操作,以使形成格阵图形。
6、用软毛刷刷格阵图形的两边对角线轻轻地向后5次,向前5次的刷试片。
7、试验至少在试片的三个不同位置上完成,如果三个位置的试验结果不同,应在多於三个位置上重復实验,同时记录全部结果。
8、如需更换多刃切割刀,可用螺丝刀将刀体上两个螺丝旋松,换上所用的刀,把刀刃口部位贴向手柄一侧,将螺丝旋紧。
1、所有切口应穿透涂层,但切入底材不得太深。
2、如因涂层过厚和硬而不能穿透到底材,则该实验无效,但应在试验报告中说明。
3、测试胶带必须是测试专用胶带。将胶带贴在整个划格上,然后以最小角度撕下,结果可根据漆膜表面被胶落面积的比例来求得。
4、试验应在温度23±2℃和相对湿度50±5%中进行。
|
ISO等级
|
ASTM等级
|
测试结果
|
|
|
0
|
5B
|
切口的边缘完全光滑,格子边缘没有任何剥落。
|
![]() |
|
1
|
4B
|
在切口的相交处有小片剥落,划格区内实际破损不超过5%
|
![]() |
|
2
|
3B
|
切口的边缘和/或相交处有被剥落,其面积大于5%,但不到15%
|
![]() |
|
3
|
2B
|
沿切口边缘有部分剥落或整大片剥落,或者部分格子被整片剥落,
被剥落的面积超过15%,但不到30% |
![]() |
|
4
|
1B
|
切口边缘大片剥落/或者一些方格部分部分或全部剥落,
其面积大于划格区的35%,但不超过65% |
![]() |
|
5
|
0B
|
超过上一等级大于65%
|
![]() |
