OU5500全数字便携式超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
沧州欧谱OU5500数字式超声波探伤仪是一款真彩显示全数字式超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
二、产品特点●检测范围：15米(钢、纵波)，透射30米（可扩展）；●可导入客户工件全套检测工艺，会开机就能探伤； ●TOFD扫查功能，高效检测钢板和焊缝，成像清晰稳定；(选配) ●探头校准、曲线制作等各种操作全程提示，对话框互动，无需看说明书； ●DAC、AVG、TCG、彩色腐蚀Bscan、焊缝图示、AWS，球化率等工具齐全； ●彩色B扫描，效果比肩相控阵； ●高速实时探伤录像，USB存储无限扩展，导出PDF格式报告，无需安装PC软件； ●高清高亮真彩显示，界面立体，对话框调节； ●重复发射率：10-10000Hz精准调节，高速扫查，绝不漏检； ●超高信噪比，波形清晰稳定，特殊的抗干扰设计。可以智能化抑制恶劣探伤工况下的现场干扰； ●12位AD，高速采样，可使用30M探头检测，微小缺陷，灵敏度和分辨力超高； ●网络远程传输系统文件，可自动进行系统升级； ●可进行探头性能指标的自动分析评测，并生成探头评测报告； ●蓝牙无线传输，手机APP现场生成探伤报告，并实现打印，方便便捷； ●缺陷自动验收，智能评测，高清高亮显示，界面立体美观，人性化操作风格； ●仪器可插U盘自动升级，方便快捷； ●IP65防护标准，合金与硅胶结合外壳，坚固耐用，防水防尘，阻尼支架任意； ●单电15小时连续工作，电池自带独立充电控制，两块电池无限时连续工作。 |
 |
|

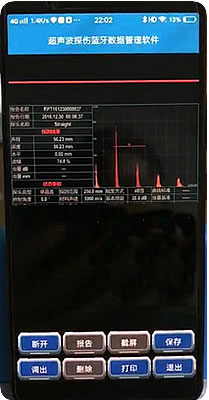

手机APP现场生成探伤报告
|
●国家标准：
1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》
2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》
3. JB/T 10062-1999《超声探伤用探头性能测试方法》
4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》
5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》）
●欧洲标准（EN12668）包括有三个部分：
1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器
2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头
3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备
●自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自动增益、回波包络、峰值记忆功能提高了探伤效率；
●φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值,大平底自动计算；
●500个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
●可自由存储、回放1000幅A扫波形及数据（可扩展）；
●外接U盘，内部存储可以随时导出，也可以直接存储无限量的探伤存储文件；
●探伤录像：探伤过程的动态录像，通过外部U盘扩展，可以实现无限时的高质量录像；
●DAC、TCG、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
●B型扫描：实时扫查、显示横截面，可显示工件缺陷形状，使探测结果更直观；
●TOFD自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
●17个内置探伤标准可调出，可以自由输入任意行业标准；
●发射脉冲宽度和强度可调；
●蓝牙模式与手机和计算机通讯，实现探伤报告管理；
●高性能安全环保锂电池供电，标配可连续工作15小时以上；
●实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
●数字抑制，不影响增益和线性；
●增益补偿：对表面粗糙度、厚工件远距离探伤等因素造成的Db衰减可进行修正；
●曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置和深度；
●角度和K值两种输入方式；
●回波次数分析；
●回波编码：以不同颜色显示1~9次回波，便于判断缺陷位置；
●裂纹测高：利用端点衍射波自动测量、计算裂纹高度；
●DAC声光报警；
●屏幕的冻结和解冻；
●AWS D1.1/D1.5: 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”；
●角度和K值两种输入方式；
●波形填充；
●电源状态指示；
●捕捉标记；
●闸门内波形颜色标记；
●闸门内展宽；
 |
 |
|

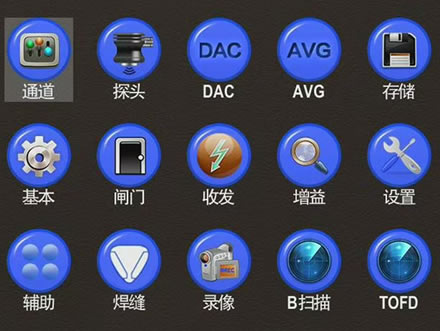

功能菜单
|
主界面
|
 |
 |
|

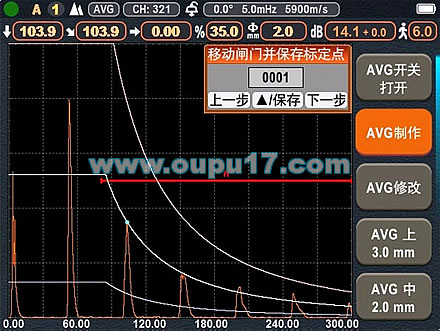

AVG曲线制作
|

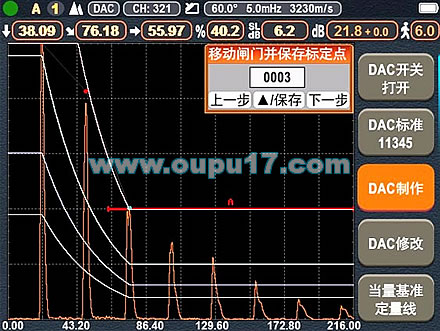

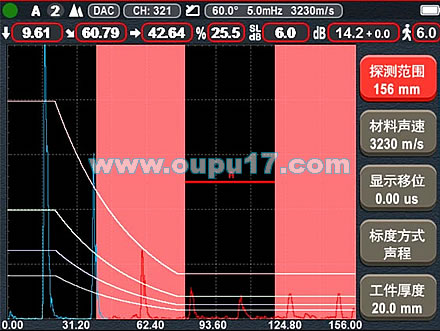

DAC制作，步步提示
|
 |
 |
|

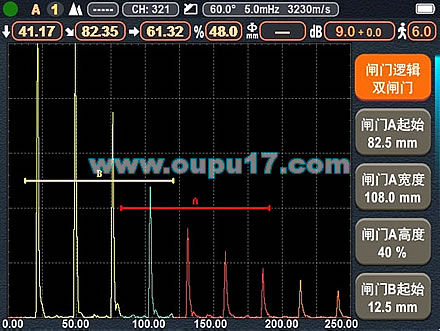

双闸门
|

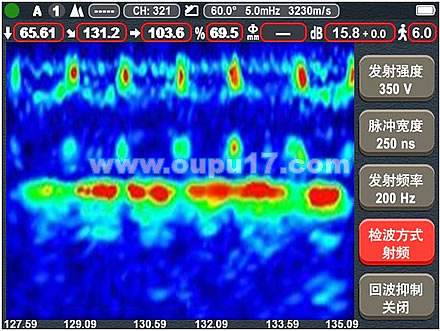

回波编码
|
 |
 |
|
彩色B扫描
|

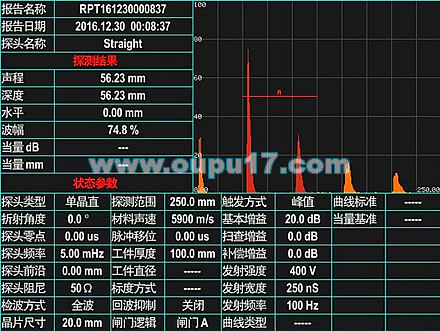

探伤报告
|
|
检测范围
|
0-15000mm；15米(钢中、纵波)，透射30米(可扩展)
|
|
声速范围
|
100～20000m/s
|
|
增益范围
|
0dB～120dB（设有0.1dB、1dB、2dB、6dB步进值）
|
|
重复发射率
|
10-10000Hz 可调节精准
|
|
动态范围
|
≥38dB
|
|
垂直线性误差
|
≤1.5%
|
|
水平线性误差
|
≤0.2%
|
|
分辨力
|
>40dB(5P14)
|
|
灵敏度余量
|
>65dB(深200mmФ2平底孔)
|
|
数字抑制
|
(0～80)%，不影响线性与增益
|
|
滤波频带
|
0.1～500MHz
|
|
探头频率
|
0.2-30MHz
|
|
采样频率
|
400M
|
|
系统主频
|
1G
|
|
FPGA 主频
|
600M
|
|
报警
|
蜂鸣报警，LED灯报警
|
|
闸门
|
进波门、失波门；单闸门、双闸门
|
|
探头类型
|
直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头
|
|
发射强度
|
50V、100V、200V、300V、400V、500V分级选择，适用探头范围广
|
|
脉冲宽度
|
在30-510范围内连续调节，以匹配不同频率的探头
|
|
探头阻尼
|
50-400Ω可选，满足灵敏度及分辨率的不同工作要求
|
|
硬件实时采样
|
高分辨率12位AD转换器，波形高度保真
|
|

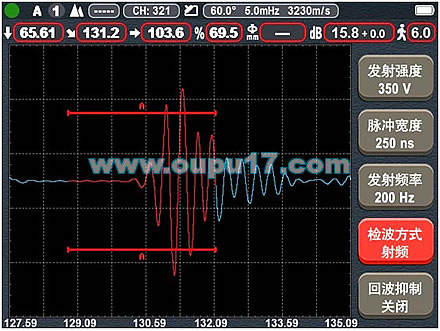

检波方式
|
正半波、负半波、全波、射频检波
|
|
闸门读数
|
单闸门和双闸门读数方式可选；闸门内峰值读数
|
|
校准方式
|
双弧法、两孔法、V2
|
|
探伤工艺导入
|
500个可导入导出
|
|
参数调节方式
|
快速旋钮/对话框
|
|
语言
|
中文/英语/德语/意大利语/土耳其语
|
|
配色方案
|
五种
|
|
标准智能验收评定
|
√
|
|
蓝牙
|
√
|
|
B scan
|
√
|
|
TOFD
|
√
|
|
TCG
|
√
|
|
手机APP
|
√
|
|
AWS
|
√
|
|
球化率测量
|
√
|
|
探头测试报告
|
√
|
|
裂纹测高
|
√
|
|
焊缝图示动态刷新
|
√
|
|
探伤录像
|
√
|
|
插头插座
|
BNC/LEMO可选
|
|
支架
|
自由角度
|
|
电源
|
直流（DC）9V
|
|
待机时间
|
15小时
|
|
环境温度
|
-10～50℃
|
|
相对湿度
|
20～95%RH
|
|
外型尺寸
|
260×180×50 mm
|
|
重量
|
1.3 kg
|
注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得
|
名称
|
数量
|
|
主机
|
1
|
|
锂电池
|
1
|
|
充电器
|
1
|
|
接头连接电缆
|
1
|
|
直探头
|
1
|
|
斜探头
|
1
|
|
耦合剂
|
1
|
|
合格证
|
1
|
|
操作手册
|
1
|
|
装箱清单
|
1
|
|
保修卡
|
1
|
|
包装箱
|
1
|
|
名称
|
数量
|
|
TOFD组件
|
1
|
|
超声波探伤仪手机APP
|
1
|
|
蓝牙打印机
|
1
|
|
充电器
|
1
|
|

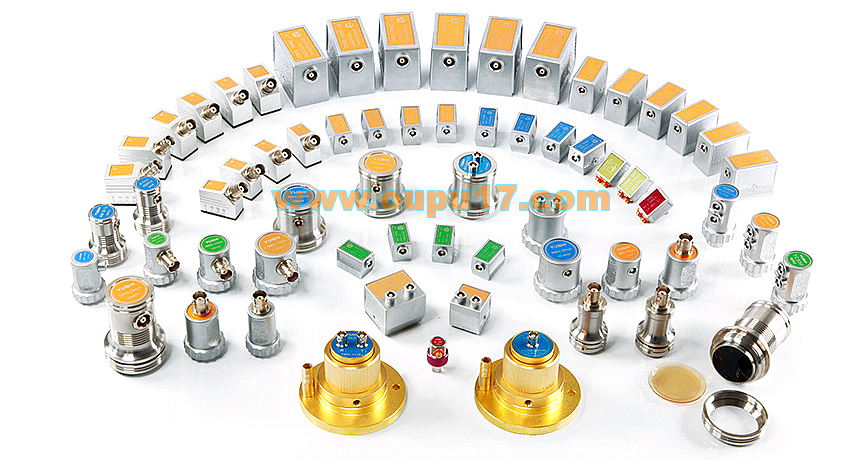

其他种类探头及线缆
|
1
|
|
耦合剂
|
1
|
|
仪器背带
|
1
|
|
产品图片
|
 |
 |
|
型号
|
OU5100
|
OU5500
|
|
探测范围
|
0-10000mm
|
0-15000mm
|
|
声速范围
|
1000-15000
|
100-20000
|
|
动态范围
|
≥32dB
|
≥38dB
|
|
增益范围
|
0-110dB
|
0-120dB
|
|
分辨力
|
>38dB(5P14)
|
>40dB(5P14)
|
|
频带范围
|
0.1～100MHz
|
0.2～500MHz
|
|
探头频率
|
0.2～15MHz
|
0.2～30MHz
|
|
灵敏度余量
|
＞62dB
|
＞65dB
|
|
垂直线性误差
|
≤2%
|
≤1.5%
|
|
水平线性误差
|
≤0.2%
|
≤0.2%
|
|
采样频率
|
100M
|
400M
|
|
系统主频
|
200M
|
1G
|
|
FPGA 主频
|
200M
|
600M
|
|
重复发射率
|
10-1000Hz
|
10-10000Hz
|
|
脉冲幅度
|
50-400V
|
50-500V
|
|
脉冲宽度
|
0-510
|
0-510
|
|
AD位数
|
8位
|
12位
|
|
探伤通道
|
300个
|
500个
|
|
裂纹测高
|
●
|
●
|
|
焊缝图示
|
●
|
●
|
|
自动校准(双弧法)
|
●
|
●
|
|
自动校准(两孔法)
|
○
|
●
|
|
自动校准(V2法)
|
○
|
●
|
|
B scan
|
○
|
●
|
|
TCG
|
○
|
●
|
|
AWS
|
○
|
●
|
|
智能验收评定
|
○
|
●
|
|
探伤过程录像
|
○
|
●
|
|
蓝牙
|
○
|
●
|
|
手机APP
|
○
|
●
|
|
绝缘子测量
|
○
|
●
|
|
TOFD
|
○
|
●
|
|
球化率测量
|
○
|
●
|
|
抗干扰功能
|
○
|
●
|
|
探头自动分析
|
○
|
●
|
|
检波方式
|
全波
|
全波、正半波、负半波、射频检波
|
|
探头类型
|
直探头、斜探头、双晶、穿透
|
直探头、斜探头、双晶探头、
穿透探头，爬波探头，表面波探头 |
|
导出报告方式
|
U盘导出PDF报告
|
U盘导出PDF报告
|
|
支架
|
单一角度
|
自由角度
|
|
防护等级
|
IP 62
|
IP 65
|
|
工作时间
|
8小时
|
15小时
|
|
电池
|
1块
|
1块
|
