电火花检测仪

OU-D3型电火花检测仪

沧州欧谱OU-D3型电火花检漏仪是用来检测油气管道、电缆、搪瓷、金属贮罐、 船体等金属表面防腐绝缘层的施工质量、老化、腐蚀的微孔、气隙的一种专用检测设备。

一、功能及用途

      沧州欧谱OU-D3型电火花检漏仪是用来检测油气管道、电缆、搪瓷、金属贮罐、 船体等金属表面防腐绝缘层的施工质量、老化、腐蚀的微孔、气隙的一种专用检测设备。
广泛应用于油、气田防腐绝缘厂,油建公司管道安装队,石油储罐建设部门的防腐质量监理部门的质量技术监督;
应用于燃气公司,自来水公司的金属管道的防腐质量检测;
造船厂、石化厂、军工厂、机械厂、搪瓷厂及大型桥梁工程建设单位的涂敷防腐质量检测;
管道运输企业,防腐层老化程度检测及大修涂敷质量检测。
符合DIN 55670、DIN 50191、ASTM D4787/D5162/G62、ISO 29601、NACE SP0188/SP0274/SP0490、AS3894.1标准。

二、特点

体积小,质量轻,降低检测人员野外工作劳动强度。
微电子一体化高压发生器,克服静电现象;
采用数字显示,提高输出精度;
开机自检功能;
防静电,高压误输入等防护系统;
线路采用模块化结构,三防设计,大大提高仪器野外使用的寿命和可靠性。

三、电火花检漏仪检测原理

      金属表面绝缘防腐层过薄、漏铁及漏电微孔处的电阻值和气隙密度都很小,当有高压经过就形成气隙击穿而产生火花放电,给报警电路产生一个脉冲信号,报警器发出声光报警,根据这一原理达到防腐层检漏目的。


四、技术参数

测量范围
0.05-12mm(环氧煤沥青 石油沥青)、0.05-20mm (订制)
输出电压
0.6-30KV、0.6-50KV(订制)
供电电压
DC12V
报警
蜂鸣器报警
功耗
<6W
外形尺寸
220×130×88mm
重量
主机1.6kg
标准配置
主机、探棒、探杆、直探刷、管道口探刷、地线夹、电源线、
包装箱、高压棒连接线、保险管、充电器、随机文件



五、检测电压附表

防腐材料
防腐层厚度(mm)
检测电压(kv)
备注
环氧煤沥青
0.2
4-5KV或自定
如有标准应根据标准执行
0.4
0.6
0.8
石油沥青
2
11
3
15
5.5
18
7
20
9
24
聚乙烯胶带
根据:3249TC=V公式换算
V:电压、TC:防腐层厚度 按SY4014-92验收规范标准执行
搪玻璃
视经验确定检测电压 一般为8KV-20KV
其它防腐材料
根据设计部门的设计检测电压或材料本身的绝缘性而定



涂层厚度(um)
参考电压(KV)
涂层厚度(um)
参考电压(KV)
50
0.7
1250
5.5
100
1
1500
6.3
150
1.2
2000
8
200
1.5
2500
9.6
250
1.7
3000
11.1
300
2
3500
12.6
350
2.2
4000
14.1
400
2.4
5000
17.1
500
2.9
6000
20.1
600
3.3
8000
25.7
800
4
10000
30.1
1000
4.7





六、型号对照表

产品图片
型号
OU-D1
OU-D3
测量范围
0.05-10mm
0.05-10mm
输出电压
0.6-30KV
0.6-30KV
分辨率
0.1KV
0.1KV
供电电压
直流 DC12V
直流 DC12V
报警
声、光
声、光
电压指示
数字
数字
计数
外形尺寸
240×165×85mm
220×130×88mm
重量
1.5kg
1.6kg



七、订做各种探刷

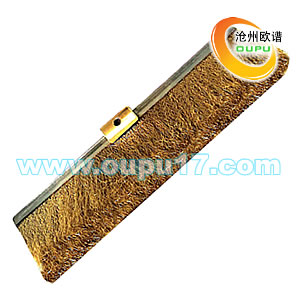

直探刷

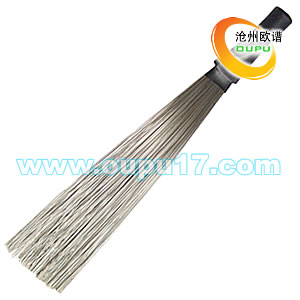

管道口探刷
加长探刷连接线缆
直探刷
管道口探刷
加长探杆

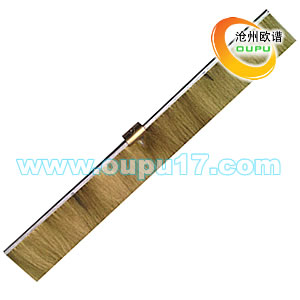

加长直探刷

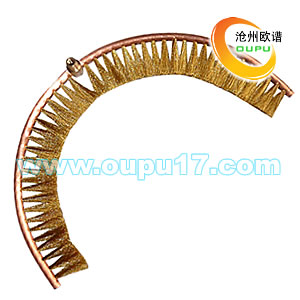

外壁弧形探刷

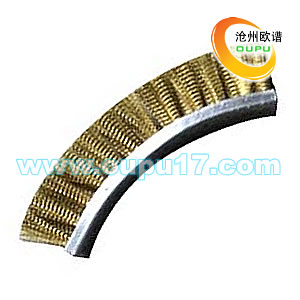

内壁弧形探刷
加长直探刷
外壁弧形探刷
内壁弧形探刷

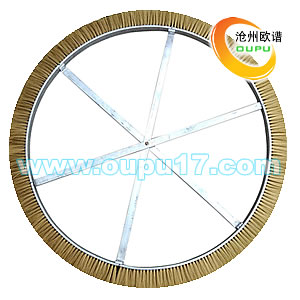

大管道内壁探刷

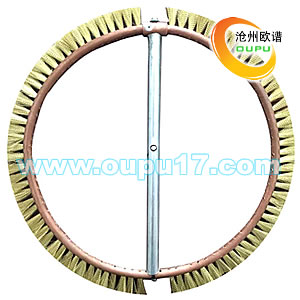

常规管道内壁探刷

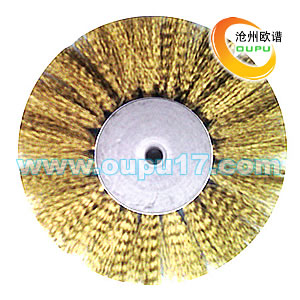

小管道内壁探刷
大管道内壁探刷
常规管道内壁探刷
小管道内壁探刷

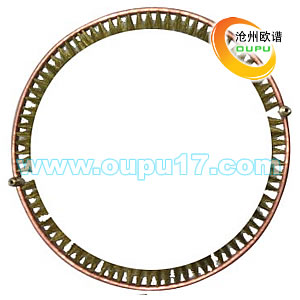

大管道外壁探刷

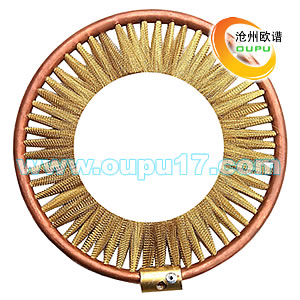

常规管道外壁探刷

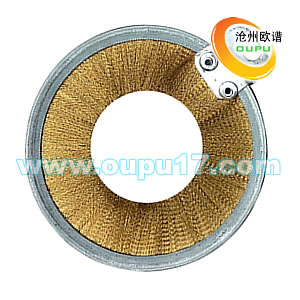

小管道外壁探刷
大管道外壁探刷
常规管道外壁探刷
小管道外壁探刷

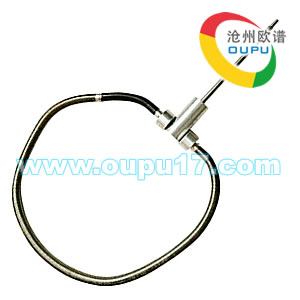

外壁拉簧探刷
