OU1850是一款带A/B扫描的新型手持式高精度数字超声波测厚仪，采用脉冲反射超声波测厚原理，适用于能使超声波以一恒定速度在其里面传播，并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm，测量范围薄至0.15mm(钢),可以有效穿越涂层干扰。 本产品可对板材和加工零件做准确测量，另一重要方面是可以对生产设备中管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。
OU1850是一款带A/B扫描的新型手持式高精度数字超声波测厚仪，采用脉冲反射超声波测厚原理，适用于能使超声波以一恒定速度在其里面传播，并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm，测量范围薄至0.12mm(钢),可以有效穿越涂层干扰。
本产品可对板材和加工零件做准确测量，另一重要方面是可以对生产设备中管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。可应用于石油、化工、冶金、造船、航空航天、能源等各个领域。适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、树脂、玻璃纤维及其他超声波的良导体的厚度。 本产品符合JJF 1126-2004《超声波测厚仪校准规范》标准 。
●具有A-扫描模式，B-扫描模式，数值显示模式；
●测量范围宽，采用独有的“多重回波”技术，可以实现超薄件的测量，最小测量厚度0.12mm（钢）；
●高精度测厚，最高测量分辨率可达0.001mm；重复分辨率可达±0.002mm；
●具有穿透涂层和回波到回波测量功能，用于测量表面带有漆层和涂层的材料；
●根据材料声速不同可以检测木材、塑料、陶瓷、混凝土、玻璃、脲、沥青、橡胶、高分子聚合物等上的涂层；(订制)
●可以同时测量10个以上的多层材料各层厚度，同一回波下切换显示各层厚度值；(订制)
●多种测量：MB-E，I-E，E-E，ME-E模式满足对常规厚工件测量;THIN模式对薄件测量；
●数值模式包括常规厚度值模式、差值/缩减率模式和最值模式；
●增益模式：自动增益/手动增益；
●可设置手动关机与自动关机，带节能功能；
●支持多种探头，包括双晶探头和单晶探头，最高支持20Mhz高频探头；
●支持大容量存储，可同时存储10万个厚度值，500组A扫描波形和500组B扫描波形；
●超大3.5寸彩色TFT-LCD显示屏，320×240高清(QVGA)分辨率；
●具有多种校准方式，支持一点校准、多点校准和手动校准模式，可以同时校准声速和探头零位；支持V声程校准；
●公英制转换；毫米和英寸可切换单位；
●支持中文和英文显示；
|
探头类型
|
单晶/双晶
|
|
测量范围
|
0.12–2500mm (涂层测量最薄20um) 取决于所用探头、被测材料及表面情况
|
|
示值误差
|
±0.005mm（＜10mm）
|
|
示值误差
|
±0.1%（≥10mm）
|
|
重复性误差
|
±0.001mm（自测）
|
|
示值稳定性
|
采用过零点和多重回波技术，保障厚度测量值不受回波强度材料衰减系数、增益和闸门高度影响，具有高测量稳定可靠性
|
|
测量频率
|
4Hz、8Hz、16Hz
|
|
分辨率
|
0.1mm、0.01mm、0.001mm
|
|
脉冲发生器
|
负方波发射，脉冲宽度和电压自动与探头进行匹配
|
|
声速范围
|
1-19999m/s
|
|
校准试块
|
4mm（钢）
|
|
自动关机
|
可选择5分钟，10分钟，20分钟，手动关机
|
|
探头校准
|
一点校准、二点校准
|
|
增益
|
自动增益、手动增益
|
|
增益范围
|
0~80dB
|
|
检波方式
|
射频RF、正半波POS、负半波NEG、全波FULL
|
|
测量模式
|
（1）MB-E：发射脉冲始波至一次回波；（2）I-E：界面波至一次回波；
（3）E-E：穿透涂层测量，可选任意Em– En回波；（4）ME-E：多重回波测量模式；（5）THIN：薄壁测量模式 |
|
数值模式
|
厚度值模式、差值/缩减率模式、最大/最小值模式
|
|
A-扫描模式
|
√
|
|
B-扫描模式
|
√
|
|
耦合指示
|
√
|
|
电量指示
|
√
|
|
菜单操作
|
√
|
|
主机程序升级
|
√
|
|
语言
|
中文/英文(English)
|
|
单位
|
毫米/英寸 (mm/inch)
|
|
软件功能
|
动态闸门设置、消隐设置(Blank)、回波消隐设置(E-Blank)、TDG增益设置、回波冻结、回波平移和缩放
|
|
存储功能
|
同时支持10万个厚度（100组，每组1000个），500组A扫描波形和500组B扫描波形
|
|
显示屏
|
3.5寸真彩色屏
|
|
数据传输
|
支持USB通信，将数据传输至计算机
|
|
工作温度
|
-10℃～＋75℃，有特殊要求可达-20℃
|
|
工作电压
|
三节5号锂离子电池，当电量不足时，有低电压提示
|
|
外形尺寸
|
205×100×40mm
|
|
整机重量
|
300g（不含电池）
|
|
标准配置
|
主机1台、15Mhz单晶探头1支、电池3节，随机资料1份，ABS防震箱1个
|
 |
 |
|

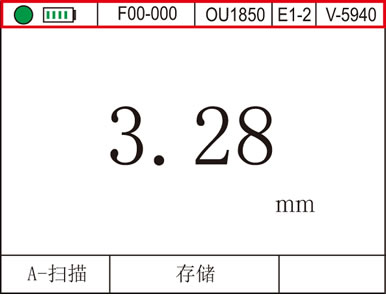

单厚度测量模式
|

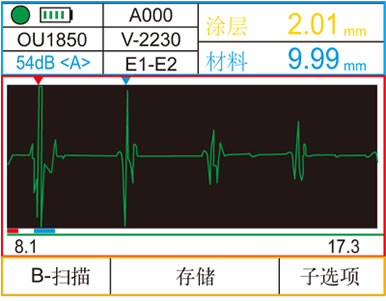

涂层与材料双厚度测量模式
|
 |
 |
|

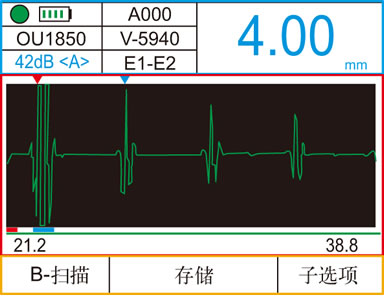

A扫测量模式
|

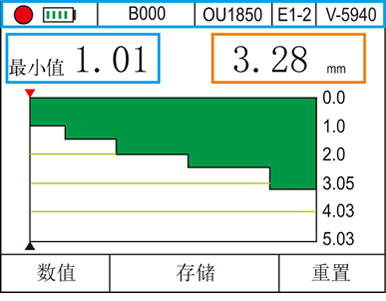

B扫测量模式
|
|
型号
|
1850-01
|
1850-02
|
1850-03
|
1850-04
|
1850-05
|
1850-06
|
1850-07
|
1850-08
|
1850-09
|
|
探头类型
|
单晶
|
单晶(笔式)
|
单晶
|
单晶
|
单晶
|
单晶
|
单晶
|
单晶
|
单晶(高温)
|
|
频率
|
15MHZ
|
15MHZ
|
20MHZ
|
10MHZ
|
7.5MHZ
|
5MHZ
|
5MHZ
|
2MHZ
|
15MHZ
|
|
探头直径
|
6mm
|
2mm
|
6mm
|
6mm
|
6mm
|
6mm
|
10mm
|
12mm
|
6mm
|
|
测量范围(钢)
|
0.12～22mm
|
0.3～12mm
|
0.12～22mm
|
0.3～22mm
|
0.5～22mm
|
1.0～22mm
|
1.0～1000mm
|
4.0～1800mm
|
0.12～22mm
|
|
测量温度
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-10～300℃
|
|
最小管径
|
Φ6mm
|
Φ5mm
|
Φ15mm
|
Φ15mm
|
Φ15mm
|
Φ15mm
|
Φ20mm
|
Φ30mm
|
Φ15mm
|
|
型号
|
1850-21
|
1850-22
|
1850-23
|
1850-24
|
1850-25
|
1850-26
|
|
探头类型
|
双晶
|
双晶
|
双晶
|
双晶
|
双晶
|
双晶 (高温)
|
|
频率
|
10MHZ
|
5MHZ
|
5MHZ
|
7.5MHZ
|
2MHZ
|
5MHZ
|
|
探头直径
|
5mm
|
5mm
|
10mm
|
10mm
|
10mm
|
10mm
|
|
测量范围(钢)
|
0.5～50mm
|
1.0～65mm
|
1.0～500mm
|
0.8～100mm
|
5.0～300mm
|
1.0～500mm
|
|
测量温度
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-20～500℃
|
|
最小管径
|
Φ15mm
|
Φ15mm
|
Φ20mm
|
Φ20mm
|
Φ20mm
|
Φ20mm
|
