超声波测厚仪

OU1860多模超声波测厚仪

OU1860多模超声波测厚仪是一款带A/B扫描的新型手持式高精度数字超声波测厚仪,采用脉冲反射超声波测厚原理,适用于能使超声波以一恒定速度在其里面传播,并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm,测量范围薄至0.15mm(钢),0.05mm(塑料),可以有效穿越涂层干扰。

一、产品概述

      OU1860多模超声波测厚仪是一款带A/B扫描的新型手持式高精度数字超声波测厚仪,采用脉冲反射超声波测厚原理,适用于能使超声波以一恒定速度在其里面传播,并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm,测量范围薄至0.15mm(钢),0.05mm(塑料),可以有效穿越涂层干扰。
       本产品可对板材和加工零件做准确测量,另一重要方面是可以对生产设备中管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度。可应用于石油、化工、冶金、造船、航空航天、能源等各个领域。适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、树脂、玻璃钢、玻璃纤维及其他超声波的良导体的厚度。 本产品符合JJF 1126-2004《超声波测厚仪校准规范》标准 。

二、产品特点

检测范围:15米(钢、纵波),透射30米(可扩展);
测量分辨率达0.001mm,测量范围薄至0.15mm(钢),0.05mm(塑料),可以有效穿越涂层干扰;
探头校准等各种操作全程提示,对话框互动,无需看说明书;
彩色腐蚀Bscan、球化率等工具齐全;
高清高亮真彩显示,界面立体,对话框调节;
重复发射率:10-10000Hz精准调节,高速扫查;
超高信噪比,波形清晰稳定,特殊的抗干扰设计。可以智能化抑制恶劣探伤工况下的现场干扰;
12位AD,高速采样,可使用25M探头检测,微小缺陷,灵敏度和分辨力超高;
蓝牙无线传输,手机APP现场生成报告,并实现打印,方便便捷;
仪器可插U盘自动升级,方便快捷;
IP65防护标准,合金与硅胶结合外壳,坚固耐用,防水防尘,阻尼支架任意;
单电15小时连续工作,电池自带独立充电控制,两块电池无限时连续工作。

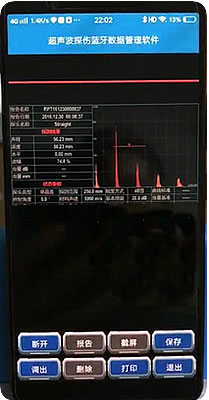

手机APP现场生成探伤报告



三、主要功能

自动校准:一键式自动校准;
高精度测厚,最高测量分辨率可达0.001mm;重复分辨率可达±0.002mm;
自动增益、回波包络、峰值记忆功能提高了探伤效率;
500个独立测厚通道(可扩展);
可自由存储、回放1000幅A扫波形及数据(可扩展);
外接U盘,内部存储可以随时导出,也可以直接存储无限量的探伤存储文件;
B型扫描:实时扫查、显示横截面,可显示工件缺陷形状,使探测结果更直观;
发射脉冲宽度和强度可调;
蓝牙模式与手机和计算机通讯,实现探伤报告管理;
高性能安全环保锂电池供电,标配可连续工作15小时以上;
实时时钟记录:实时探伤日期、时间的跟踪记录,并存储;
数字抑制,不影响增益和线性;
增益补偿:对表面粗糙度、厚工件远距离探伤等因素造成的Db衰减可进行修正;
角度和K值两种输入方式;
回波次数分析;
屏幕的冻结和解冻;
角度和K值两种输入方式;
波形填充;
电源状态指示;
捕捉标记;
闸门内波形颜色标记;
闸门内展宽;

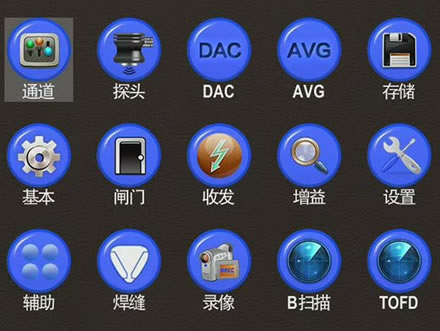

功能菜单

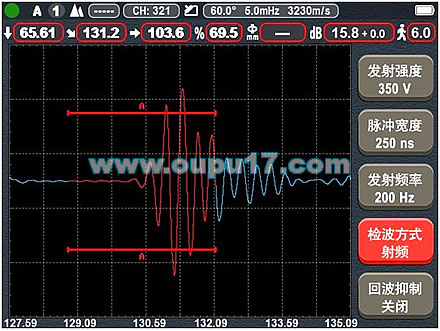

主界面
功能菜单
主界面

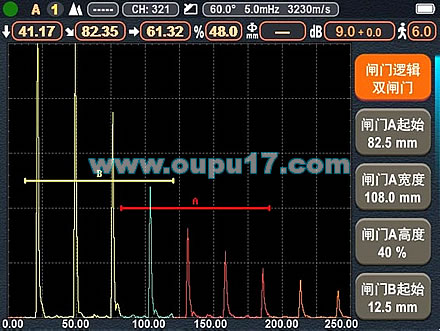

双闸门

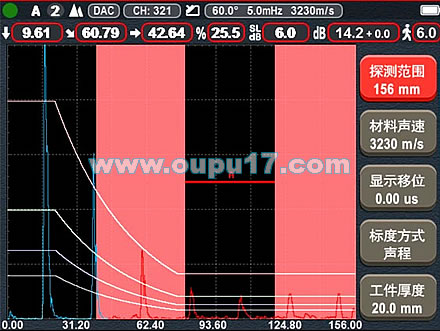

回波编码
双闸门
回波编码

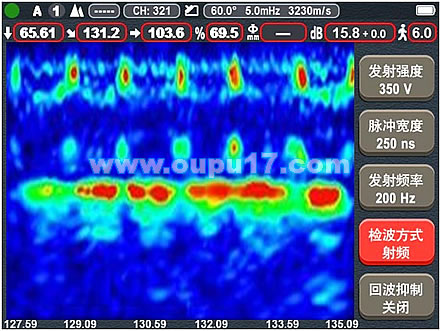

彩色B扫描

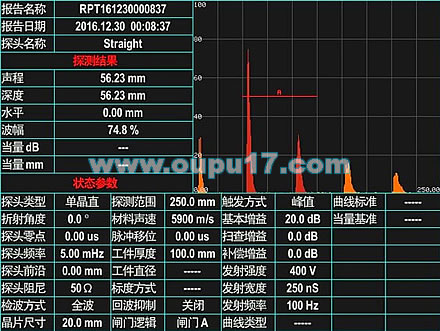

探伤报告
彩色B扫描
报告管理



四、技术参数

检测范围
0.15-15000mm;15米(钢中、纵波),透射30米(可扩展)
声速范围
100~20000m/s
重复发射率
10-10000Hz 可调节精准
动态范围
≥38dB
垂直线性误差
≤1.5%
水平线性误差
≤0.1%
分辨力
>40dB(5P14)
灵敏度余量
>66dB(深200mmФ2平底孔)
数字抑制
(0~80)%,不影响线性与增益
增益范围
0dB~120dB(设有0.1dB、1dB、2dB、6dB步进值)
滤波频带
0.1~450MHz
报警
蜂鸣报警,LED灯报警
闸门
进波门、失波门;单闸门、双闸门
探头类型
直探头、双晶探头、穿透探头
脉冲幅度
50V、100V、200V、300V、400V、500V分级选择,适用探头范围广
脉冲宽度
在30-510范围内连续调节,以匹配不同频率的探头
探头阻尼
50-400Ω可选,满足灵敏度及分辨率的不同工作要求
硬件实时采样
高分辨率12位AD转换器,波形高度保真
检波方式
正半波、负半波、全波、射频检波
闸门读数
单闸门和双闸门读数方式可选;闸门内峰值读数
参数调节方式
快速旋钮/对话框
语言
中文/英语/德语/意大利语/土耳其语
配色方案
五种
标准智能验收评定
蓝牙
B scan
手机APP
球化率测量
插头插座
BNC/LEMO可选
支架
自由角度
电源
直流(DC)9V
待机时间
15小时
环境温度
-10~50℃
相对湿度
20~95%RH
外型尺寸
260×180×50 mm
重量
1.3 kg

注:以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得

五、标准配置

名称
数量
主机
1
锂电池
1
充电器
1
接头连接电缆
1
直探头
1
耦合剂
1
合格证
1
操作手册
1
装箱清单
1
保修卡
1
包装箱
1



六、可选配置

名称
数量
超声波探伤仪手机APP
1
蓝牙打印机
1
充电器
1
其他种类探头及线缆
1
耦合剂
1
仪器背带
1

探伤仪探头
