OU1900非接触式笔式测厚仪用于测量钢管,钢板,棒和其他钢铁结构的厚度,以及铝和其它金属测厚。测量时不需要使用耦合剂,表面不用处理和整个操作的传感器和测试对象之间的间隔可达4毫米, 防锈膜、盐沉积物或任何其他绝缘涂层(油漆、清漆、搪瓷、塑料等)都可以作为操作间隙。
OU1900非接触式笔式电磁超声测厚仪是一款超小型的无需声耦合剂、非接触式测量的仪器,可实现常温及高温状态下用于测量钢管,钢板,棒和其他钢铁结构的厚度,以及铝和其它金属测厚。测量时不需要使用耦合剂,表面不用处理和整个操作的传感器和测试对象之间的间隔可达4.5毫米, 防锈膜、盐沉积物或任何其他绝缘涂层(油漆、清漆、搪瓷、塑料等)都可以作为操作间隙。

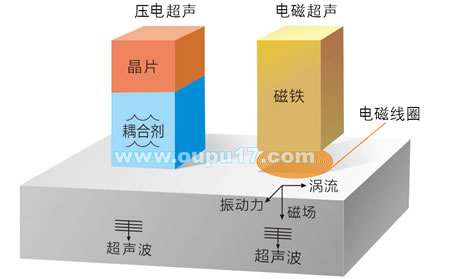

在传感器的斜度上,测试指标非常可靠,不像传统的厚度测量与压电转换器,要求固定传感器在特定位置。在本仪器中使用的特殊数据处理算法允许在金属各向异性、多个反射器和外部噪声等干扰因素的情况下得到正确测量厚度。由专家设计的算法有助于降低人为因素的影响,简化设备接口。
●结构紧凑,超小体积,便于携带。贴合握感,强力吸磁,改善疲劳条件;
●可连接平板、手机,配备关联APP可实现WIFI连接,同步显示测量波形,也可以脱机工作,通过仪器上彩屏显示厚度,调节仪器;
●精准测厚,可穿透涂层,不需要耦合剂,不需要打磨工件表面,允许被检测表面有油漆、包覆层和凹凸不平等;
●对粗糙、锈蚀严重表面无需打磨处理,可实现非接触式测量;
●专业算法程序支持,测量结果精确。不需要耦合剂,不需要打磨工件表面,允许被检测表面有油漆、包覆层和凹凸不平等;
●无需声耦合剂,可实现高温工件的测量,可实现高温报警、温度补偿;
●可对碳钢、铸钢、合金钢、不锈钢、铜、铝、钛等导体材料进行检测;
●适用于高温管道,锅炉,压力容器场合测厚,无需被测对象冷却测量提高工作效率,广泛用于石油、化工、冶金、造船、航空和航天等领域;
●内置锂电池,节点低功耗,可连续工作6小时;
●可选配常温探头、高温探头、分体式小管径探头、分体式大提离探头、90°滑轮、定制化探头;
|
|
![]() |
|
测量范围
|
0.55-1280mm (测量范围由材料而定)
|
|
测量精度
|
工件厚度≤10mm 时,误差±0.01mm;
厚度>10mm 时,误差±(0.01+H/200)mm(H 为工件厚度值) |
|
声速范围
|
400-9999m/s
|
|
分辨力
|
0.01mm
|
|
最小曲率
|
8mm
|
|
增益
|
自动0~96dB,步距0.1dB
|
|
发射电压
|
600V
|
|
发射频率
|
400Hz
|
|
发射脉宽
|
125ns
|
|
测量速度
|
1-20次/秒
|
|
采样率
|
80MSPS
|
|
带宽
|
2.5MHz-6MHz
|
|
测量通道
|
薄件、通用、棒材
|
|
平均等级
|
L、M、H 三档可调
|
|
测量模式
|
单回波(I-E)、双回波(E-E)
|
|
声波类型
|
剪切波oupu(横波)
|
|
励磁方式
|
永磁铁,Br 小于13kGs
|
|
搜索模式
|
前沿-前沿、波峰-波峰、波峰-前沿
|
|
最大提离
|
5mm(铝)、4mm(碳钢)、3mm(不锈钢)
|
|
操作换能器和倾斜角度
|
±25 度
|
|
高温探头工作温度范围
|
低碳钢(或其它铁磁性钢):-150 ~ +800℃,
奥氏体不锈钢(或其它非铁磁性材料):-150 ~ +400℃ |
|
常温探头
|
≤80℃、4MHz,主要用于检测细晶材料,如低碳钢、铝等
|
|
修正功能
|
闸门高度调节、延时消隐调节、手动增益调节、声速校准、高温补偿
|
|
辅助功能
|
自动冻结、自动增益、自动休眠、A 扫波形显示、Wi-Fi连接手机
|
|
供电
|
内置锂电池,工作时间6小时
|
|
通信接口
|
RS-485或USB 2.0
|
|
显示屏
|
1.47寸 LCD
|
|
充电器
|
Type-C
|
|
主机贮藏温度范围
|
0 ~ +40℃
|
|
主机正常工作温度范围
|
-10 ~+50℃
|
|
笔式主机尺寸
|
175×42×32mm
|
|
主机重量
|
300g(配常温探头)
|
|
序号
|
名称
|
数量
|
|
1
|
主机
|
1
|
|
2
|
常温探头
|
1
|
|
3
|
铁基试块
|
1
|
|
4
|
铝基试块
|
1
|
|
5
|
安卓APP软件
|
1
|
|
6
|
电源适配器
|
1
|
|
7
|
充电线
|
1
|
|
8
|
仪器箱
|
1
|
|
9
|
随机资料
|
1
|
|
名称
|
|
![]() |
![]() |
|
工业PAD
|
手机
|
![]() |
![]() |
|
腕表
|
高温探头
4MHz,Φ33×40mm |
![]() |
![]() |
|
小管径常温探头
4MHz,Φ13×36mm |
大管径常温探头
4MHz,Φ40×60mm |
![]() |
|
|
B扫滚轮
80×45mm |
|
|
产品图片
|
![]() |
![]() |
![]() |
|
型号
|
OU1900
|
OU1910
|
OU1920
|
|
测量范围
|
0.55-1280mm
|
0.75-150mm
|
0.5-480mm
|
|
测量精度
|
±0.01mm
|
±0.01mm
|
±0.01mm
|
|
声速范围
|
400-9999m/s
|
400-9999m/s
|
1000-9999m/s
|
|
分辨力
|
0.01mm
|
0.01mm
|
0.01mm
|
|
最小曲率
|
8mm
|
8mm
|
6mm
|
|
增益
|
0~96dB
|
0~96dB
|
0~100dB
|
|
最大提离
|
5mm
|
4mm
|
9mm
|
|
显示屏
|
LCD
|
LCD
|
IPS
|
|
外壳
|
金属
|
塑料
|
金属
|
|
声速校准
|
√
|
√
|
√
|
|
高温补偿
|
√
|
√
|
√
|
|
自动冻结
|
√
|
√
|
√
|
|
自动增益
|
√
|
√
|
√
|
|
自动休眠
|
√
|
√
|
√
|
|
闸门高度调节
|
√
|
×
|
√
|
|
延时消隐调节
|
√
|
×
|
√
|
|
手动增益调节
|
√
|
×
|
√
|
|
A 扫波形显示
|
√
|
×
|
√
|
|
Wi-Fi连接手机
|
√
|
√
|
√
|
|
APP
|
√
|
√
|
√
|
|
电脑软件
|
√
|
√
|
√
|
|
涂层厚度测量
|
×
|
×
|
√
|
|
振动测量
|
×
|
×
|
√
|
