超声波探伤仪

OU5600淬火硬化层深度检测仪

OU5600淬火硬化层检测仪目前主要针对淬火硬化层深度进行精准测量。广泛应用于建筑机械,风力,汽车制造和船舶等各种工业场景,测量轴承,齿轮等各种热处理工件,另外还可以测量焊肉厚度,测量不同材料结合面,测量铝合金铸造件回熔深度等各种非热处理应用。

      OU5600淬火硬化层检测仪目前主要针对淬火硬化层深度进行精准测量。广泛应用于建筑机械,风力,汽车制造和船舶等各种工业场景,测量轴承,齿轮等各种热处理工件,另外还可以测量焊肉厚度,测量不同材料结合面,测量铝合金铸造件回熔深度等各种非热处理应用。

一、功能特点

精准测量各种中高频淬火产品的硬化层厚度,测量分辨率达到 0.1mm;
无水测量,使用简便,快捷,稳定性重复性好;
自动竖直定位闸门,智能定位分层位置。指示清晰,操作简便;
彩色 Bscan,方便查看整体工件表面淬火情况;
120dB 增益调节范围,90dB 以上灵敏度。超高信噪比,波形清晰稳定,抗干扰设计,不惧恶劣工况;
12 位 AD,高速采样,波形细腻,细节尽显,灵敏度和分辨力超高,可以精准定位波形跳变位置;
重复频率高达 10 到 10000Hz,高速检测,波形实时流畅,易于获得理想波;
测量范围宽,可以测试 0.5 到 40mm 深度的硬化层;
远程专家工艺方案导入支持,会开机就能测量,无需设置检测参数,无需做系统校准。傻瓜化操作;
可根据现场工况定制各种传感器;
高清高亮显示,界面立体美观,人性化操作风格;
淬火层深度测定结果,包含所有参数和波形,按键直接保存,自动生成报告。可在机器内部存储,也可用 U 盘实现无限扩展;
蓝牙无线传输,手机 APP 现场生成报告,并实现打印;
IP65 防护标准,合金与硅胶结合外壳,坚固耐用,防水防尘,支架任意角度;
单电 15 小时连续工作;

二、超声波探伤仪主要技术参数

检测范围
0~1000mm
声速范围
100~20000m/s
重复发射率
10-10000Hz 可调节
动态范围
≥38dB
垂直线性误差
≤1.5%
水平线性误差
≤0.2%
分辨力
>40dB(5P14
灵敏度余量
>66dB (深200mmΦ2平底孔)
数字抑制
(0~80)%,不影响线性与增益
测量分辨率
0.001mm
重复性
0.1mm
闸门
进波门、失波门、单闸门、双闸门
报警
蜂鸣报警,LED灯报警
脉冲幅度
100V、200V、300V、400V、500V分级选择,适用探头范围广
脉冲宽度
在(0.03~0.51)μs范围内连续调节,以匹配不同频率的探头
探头阻尼
50Ω、100Ω、150Ω、400Ω可选,满足灵敏度及分辨率的不同工作要求
硬件实时采样
高分辨率12位AD转换器,采样速度400MHz,波形高度保真
检波方式
正半波、负半波、全波、射频检波
滤波频带
0.2~35 MHz
闸门读数
单闸门和双闸门读数方式可选;闸门内峰值读数
总增益量
120 dB(设有0.1dB、1dB、2dB、6dB步进值)
电源
直流(DC)9V
电池工作时间
15小时
外型尺寸
245×150×52mm
重量
1.5kg
环境温度
-20~50℃
相对湿度
20~95%RH

注:以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得

三、标准配置

名称
数量
主机
1
锂电池
1
充电器
1
接头连接电缆
1
常规探头
1
耦合剂
1
合格证
1
操作手册
1
装箱清单
1
保修卡
1
包装箱
1



四、产品应用

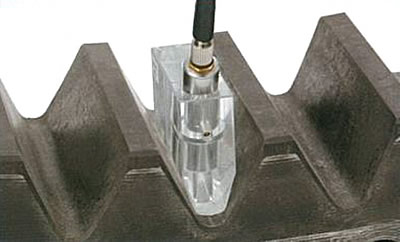

齿轮测量

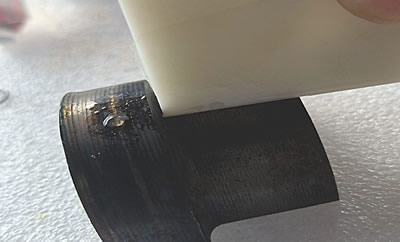

轴承测量

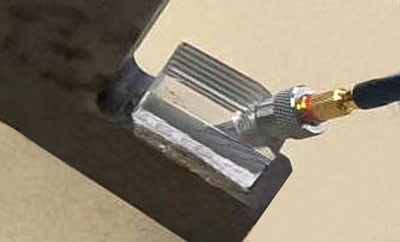

探伤仪
棒材测量
平面测量
