金相磨抛机

OU6140全自动真空金相试样磨抛机

在金相试样制备过程中,试样的磨、抛光是必不可少的工序,试样经过磨抛后,可获得光亮如镜的表面。OU6140全自动磨抛机采用单片机进行控制,可使磨抛盘的转速在100-1000r/min之间无极可调,通过更换金相砂纸和抛光织物可以完成试样的磨、抛工序,展现了更广泛的应用性。

一、产品概述

       OU6140型全自动真空磨抛机集预磨、研磨、抛光于一体的单盘式全自动真空磨抛机。配备真空组件以及真空吸盘,专门磨抛晶元、镜片、玻璃、等薄片不易镶嵌产品,采用单片机技术通过触摸屏进行控制,磨抛盘采用直流无刷电机驱动,V带进行传动,磨头采用步进电机驱动,同步带进行传动 具有转动平稳,噪音低,寿命长,安全可靠等特点;可以根据用户需要自行调整磨头和磨抛盘的转速 ,自行设定压力,自行设定制样时间,适应不同需求;自带照明系统,方便取放试样;自带冷却装置,可以在研磨时对试样进行冷却,以防止因试样过热而破坏金相组织,是工厂,科研单位以及大专院校实验室金相制样设备理想之选。

二、产品特点

底座采用铝合金材料铸造一体成型,质量轻且减震能力好,防腐蚀。
壳体采用ABS吸塑一体成型,外观新颖,防腐蚀。
水龙头采用全铜镀铬工艺,防腐蚀性好。
采用触摸屏控制和显示,操作简便,清晰直观。
具有可定时定速定压功能。
内置喷嘴集污槽自动清洗。
支持无极调速或四档调速模式,调速更方便。
磨头采用电磁离合自动锁紧,方便快捷。(可订制)
支持磨抛盘跟磨抛头单动和联动启动,使用更灵活。
可以存储100多组磨抛工艺参数,便于快速调用。
磁性盘设计,支持快速换盘,更换砂纸和抛光织物更方面快捷。
配备快速试样夹持盘,可随时更换不同直径的夹持盘。
整机采用直流无刷和步进电机,转动平稳,噪音低,寿命长。
急停按钮可以方便快捷立即停止操作,更加安全。

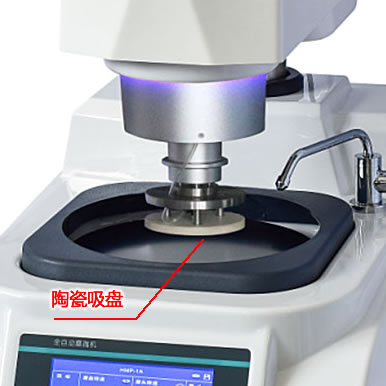

磨抛机



三、技术参数

磨抛盘直径
φ254mm
磨抛盘转速
无级调速100—1000r/min
四档调速300、500、800、1000 r/min
磨抛盘旋转方向
正反转
磨抛盘电机功率
无刷直流电机220V 1100W
磨头转速
0-120r/min
磨头旋转方向
顺时针
磨头电机功率
步进电机 50v 200W
加压方式
中心气动加压
加压压力
0-150N (常用范围40-120N)
压力调节方式
手动调节 (可订制自动调节)
磨头锁定
手动 (可订制电磁离合器锁定)
定时可调时间
0-99min
真空吸盘夹具规格
100mm(其他规格定做)
真空组件
吸附产品作用
气源
2路独立气源,压力稳定且大于》0.6Mpa(选配)
电源
220V、50Hz
总功率
1.8kw
外形尺寸
480×710×660mm(包含磨头)
净重
80kg



四、标准配置

名称
数量
备注
磨盘Φ254
1个
已安装在设备上
磁性盘
1个
已安装在设备上
挡水圈
1个
已安装在设备上
防粘盘
2个
Φ250mm
400目带胶砂纸
4张
Φ250mm
800目带胶砂纸
4张
Φ250mm
1200目带胶砂纸
4张
Φ250mm
带胶抛光布
4张
Φ250mm
进水管
1根
6分接口
出水管
1根
Φ32
随机资料
1份




五、磨抛耗材

名称
规格 Φ
使用说明
砂纸
氧化铝耐水砂纸

无胶200~230mm
400/600/800/1000/1500/2000目
80~1500#黑色金属专用
压敏胶200、220、230mm
金相砂纸(干砂)
无胶200~230mm
W5-W50
压敏胶200、220、230mm
碳化硅干湿两用砂纸
无胶200~230mm
180-2000有色金属、
玻璃纤维、陶瓷专用
压敏胶200、220、230mm
抛光布
丝绒抛光布

带胶 200/220/230/250/300mm
长绒化纤材质,
选用7μm-2.5μm金刚石、氧化物磨料,
用于钢铁材料常用的抛光。
不带胶 250/300mm
平绒抛光布
带胶 200/220/230/250/300mm
短绒材质,选用10μm-5μm金刚石、
氧化物磨料,用于钢铁材料抛光
或电子电路板、铜、铝、镁等
材料抛光。
不带胶 250/300mm
帆布抛光布
带胶 200/220/230/250/300mm
纯棉材质,选用14μm-7μm金刚石、
氧化物等磨料,用于钢铁材料、
有色金属、硬质合金一级粗抛光。
不带胶 250/300mm
丝绸抛光布
带胶 200/220/230/250/300mm
真丝材质,选用1μm-0.05μm金刚石、
氧化物磨料,用于黑色金属、有色金属、
镀层、塑料、聚合物、软材料和
中等硬度材料的精密镜面抛光。
不带胶 250/300mm
抛光粉
氧化铝抛光粉
W0.5-28
有色金属研磨抛光
抛光膏
金刚石研磨膏
W0.25-W40
金相专用特制水溶性
抛光剂
金刚石喷雾抛光剂
W0.25-W40
超精微粉
抛光剂
氧化铝抛光液
W0.5-28
有色金属研磨抛光
