金相切割机

OU6430金相试样自动切割机

OU6430自动金相切割机采用PLC及触摸屏进行控制,具有非常高的可靠性及强大的控制能力。本切割机不但可以切割直径为100mm以内的圆形工件,还可以切割高100mm、宽300mm以内的长方形试样整机采用全封闭式结构,切割室安全防护罩上配有超大的观察视窗,便于用户观察样品的切割全过程;

一、产品概述

      OU6430自动金相切割机采用PLC及触摸屏进行控制,具有非常高的可靠性及强大的控制能力。本切割机不但可以切割直径为100mm以内的圆形工件,还可以切割高100mm、宽300mm以内的长方形试样整机采用全封闭式结构,切割室安全防护罩上配有超大的观察视窗,便于用户观察样品的切割全过程;配备LED照明系统,实现对整个切割室的有效照明;配备循环冷却系统,可保证切割后的试样表面光亮、平整,无烧伤;适用于切割各种金属,非金属材料的试样,以便观察材料金相,岩相组织。具有切割过程自动化,噪音低,操作简便,安全可靠等特点是实验室制样必备设备之一。

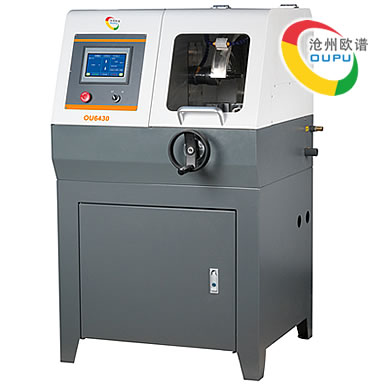

切割机

可选配柜式




二 、技术参数

最大切割直径
80mm
100mm
切割片尺寸
300×2×32mm
350×2.5×32mm
切割方式
自动切割,手动切割、连续切割、脉冲切割
屏幕
7寸触摸屏
Y轴行程
275mm
Y轴切割行程
可设定
Y轴进刀速度
0.01-3mm/s可任意设置
进刀位置
实时显示跟踪
复位方式
自动复位
主轴转速
2800rpm
切割台尺寸
350×305mm
切割平台材质
工件接触面不锈钢
照明
防水LED照明
冷却系统
自动2路水冷
侧面可拆卸挡板
夹具
螺纹夹具
电机功率
3KW
电源
三相四线380V 50HZ
切割工艺储存
100组
自动循环水箱
50L
尺寸
900×920×670mm
水箱尺寸
685×530×640
净重
290KG

切割工件的时间及切割片消耗量:
(切割工件直径8mm的大概要1.5分钟左右;切割片大约消耗0.4mm左右;切割工件直径25的大概要5分钟左右;切割片大约消耗0.8mm左右)

三、标准配置

名称
数量
备注
自动切割机
1台

水箱
1个

水泵
1个

防锈润滑液
2桶
1L
砂轮片
2片
300×2×32mm
或350×2.5×32mm
管夹
2个

扳手
3把

进水管
1根

排水管
1根

随机资料
1份




四、金相耗材

名称
规格
使用说明
单位
包装
A普通型切割片
300×1.5×32
300×2.0×32
适应切割普通钢铁,
铸铁及淬火钢等,
硬度HRC30~65度
100、80、60片/箱
230×1.2×32
230×1.5×32
230×2.0×32
250×1.2×32
250×1.5×32
250×2.0×32
60片/箱
350×2.5×32
40片/箱
380×2.8×32
400×2.8×32
30片/箱
450×3.2×32
20片/箱
B型精致切割片
300×1.5×32
300×2.0×32
适应切割高碳钢、
高速钢及大直径
高硬度淬火钢等,
硬度HRC30~70度
100、80、60片/箱
230×1.2×32
230×1.5×32
230×2.0×32
250×1.2×32
250×1.5×32
250×2.0×32
60片/箱
350×2.5×32
40片/箱
380×2.8×32
400×2.8×32
30片/箱
450×3.2×32
20片/箱
C型高档切割片
300×1.5×32
300×2.0×32
适应切割高硬度黑色金属材料,
硬度HRC30~70度
100、80、60片/箱
230×1.2×32
230×1.5×32
230×2.0×32
250×1.2×32
250×1.5×32
250×2.0×32
60片/箱
350×2.5×32
40片/箱
380×2.8×32
400×2.8×32
30片/箱
450×3.2×32
20片/箱
冷却液
1000ml
适用于各类切割机,
保护样品防止过热烧伤,
冷却、润滑、防锈,
获得更好的切割样品。
