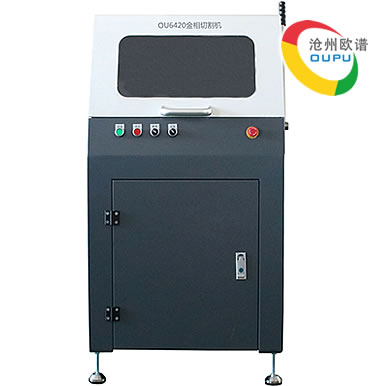

OU6420金相试样切割机是利用高速旋转的薄片砂轮来截取金相试样,适宜切割较硬的金属材料,它广泛地适用于金相实验室切割各种金属材料。由于本机附有冷却装置,用来带走切割时所产生的热量,因而避免了试样遇热而改变其金相组织。适用于厂矿企业、大专院校、科研单位的金相试验室,是试样切割的理想设备。

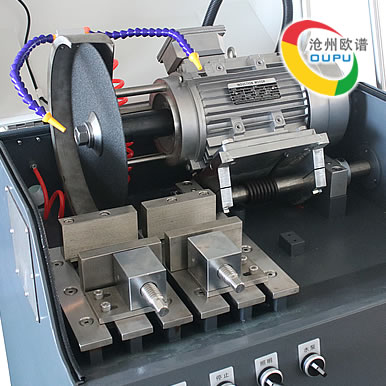

在金相试样制备过程中,试样材料的切割时试样制备的首道重要工序, OU6420型切割机可使用于切割一般金相、岩相材料,为保证能在绝对安全状态下切取试样,本机采用全封闭双罩壳结构,并附有冷却水箱,可使配置好的冷却液作循环使用,为延长设备的使用寿命和操作保养等方便,该机的内罩壳、砂轮轴套、钳口和工作台面等主要零部件均采用耐腐蚀材料制成,是切割试样的理想设备。特别适用于工厂、大专院校、科研单位的金相试验室,是金相试样切割的理想设备。
●轴套、和工作台面等主要零部件均采用耐腐蚀材料制成,寿命长。
●工作台和电机固定架采用铝合金一体成型,表面采用喷砂工艺,美观耐用。
●工件采用快速夹具进行固定,方便快捷,安全可靠 (可选配)。
●整体机构转动平稳,噪音低,寿命长。
●透视采用耐冲击透明PC板,安全可靠。
●采用了防水LED灯进行照明,方便观察切割全过程。
●带有冷却装置及水箱,使冷却液能循环使用,节约高效 。
![]() |
![]() |
|
可选配一体柜式或分体柜式
|
|
|
切割方式
|
手动、Y向进给
|
手动、Y向进给
|
|
切割片尺寸
|
Φ300×2×Φ32mm
|
Φ300×2×Φ32mm
|
|
最大切割截面
|
80×80mm
|
100×100mm
|
|
工作台尺寸
|
300×240mm
|
|
|
主轴转速
|
2800r/min
|
|
|
电机功率
|
2.2kw
|
|
|
整机功率
|
2.8kw
|
|
|
切割夹具
|
螺纹夹具
|
|
|
照明
|
防水LED
|
|
|
水箱
|
自动循环水箱
|
|
|
输入电源
|
380V, 50Hz,三相四线
|
|
|
外形尺寸
|
750×640×550mm
|
|
|
重量
|
100kg
|
|
|
名称
|
数量
|
|
切割片
|
1个
|
|
扳手
|
2个
|
|
自动循环冷却水箱
|
1台
|
|
进水管
|
1根
|
|
出水管
|
1根
|
|
随机资料
|
1份
|
|
名称
|
|
规格
|
使用说明
|
单位
|
包装
|
|
A普通型切割片
|
![]() |
300×1.5×32
300×2.0×32
|
适应切割普通钢铁,
铸铁及淬火钢等, 硬度HRC30~65度 |
片
|
100、80、60片/箱
|
|
230×1.2×32
230×1.5×32 230×2.0×32 250×1.2×32 250×1.5×32 250×2.0×32 |
片
|
60片/箱
|
|||
|
350×2.5×32
|
片
|
40片/箱
|
|||
|
380×2.8×32
400×2.8×32 |
片
|
30片/箱
|
|||
|
450×3.2×32
|
片
|
20片/箱
|
|||
|
B型精致切割片
|
![]() |
300×1.5×32
300×2.0×32 |
适应切割高碳钢、
高速钢及大直径 高硬度淬火钢等, 硬度HRC30~70度 |
片
|
100、80、60片/箱
|
|
230×1.2×32
230×1.5×32 230×2.0×32 250×1.2×32 250×1.5×32 250×2.0×32 |
片
|
60片/箱
|
|||
|
350×2.5×32
|
片
|
40片/箱
|
|||
|
380×2.8×32
400×2.8×32 |
片
|
30片/箱
|
|||
|
450×3.2×32
|
片
|
20片/箱
|
|||
|
C型高档切割片
|
![]() |
300×1.5×32
300×2.0×32 |
适应切割高硬度黑色金属材料,
硬度HRC30~70度 |
片
|
100、80、60片/箱
|
|
230×1.2×32
230×1.5×32 230×2.0×32 250×1.2×32 250×1.5×32 250×2.0×32 |
片
|
60片/箱
|
|||
|
350×2.5×32
|
片
|
40片/箱
|
|||
|
380×2.8×32
400×2.8×32 |
片
|
30片/箱
|
|||
|
450×3.2×32
|
片
|
20片/箱
|
|||
|
冷却液
|
![]() |
1000ml
|
适用于各类切割机,
保护样品防止过热烧伤, 冷却、润滑、防锈, 获得更好的切割样品。 |
瓶
|
|
